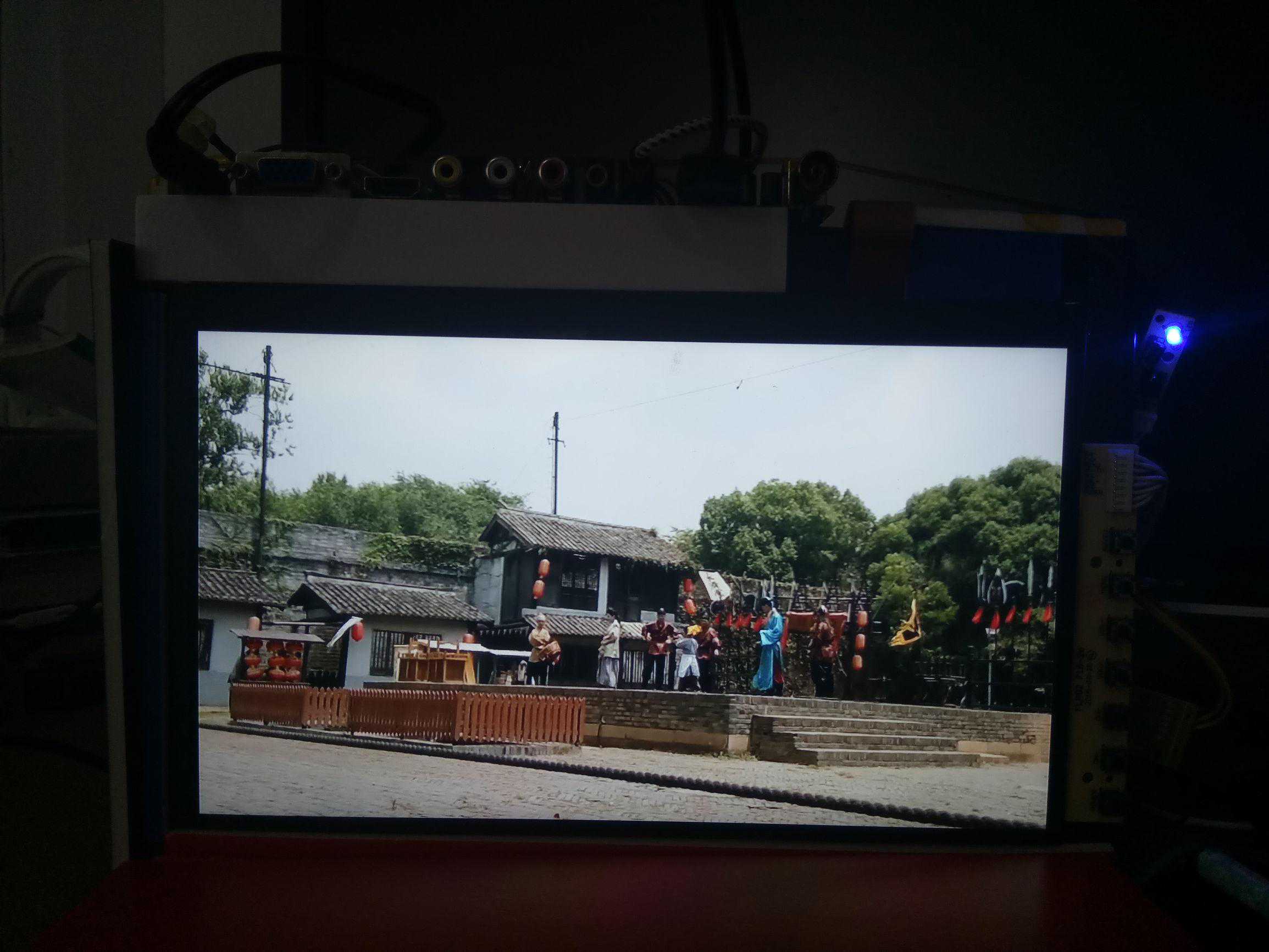

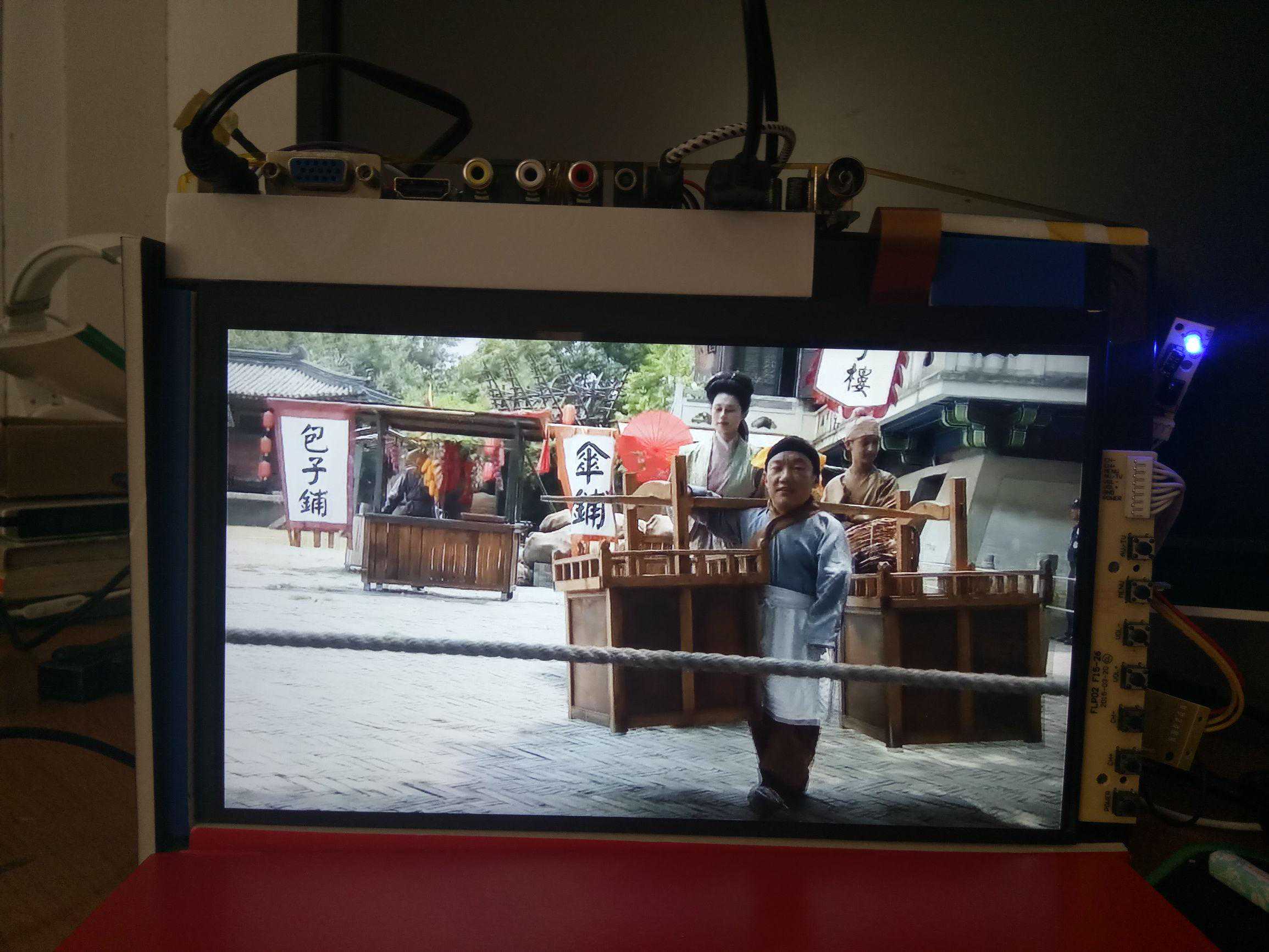

自己DIY的液晶小电视

组装液晶屏要准备下面几个组件

下面是组件：

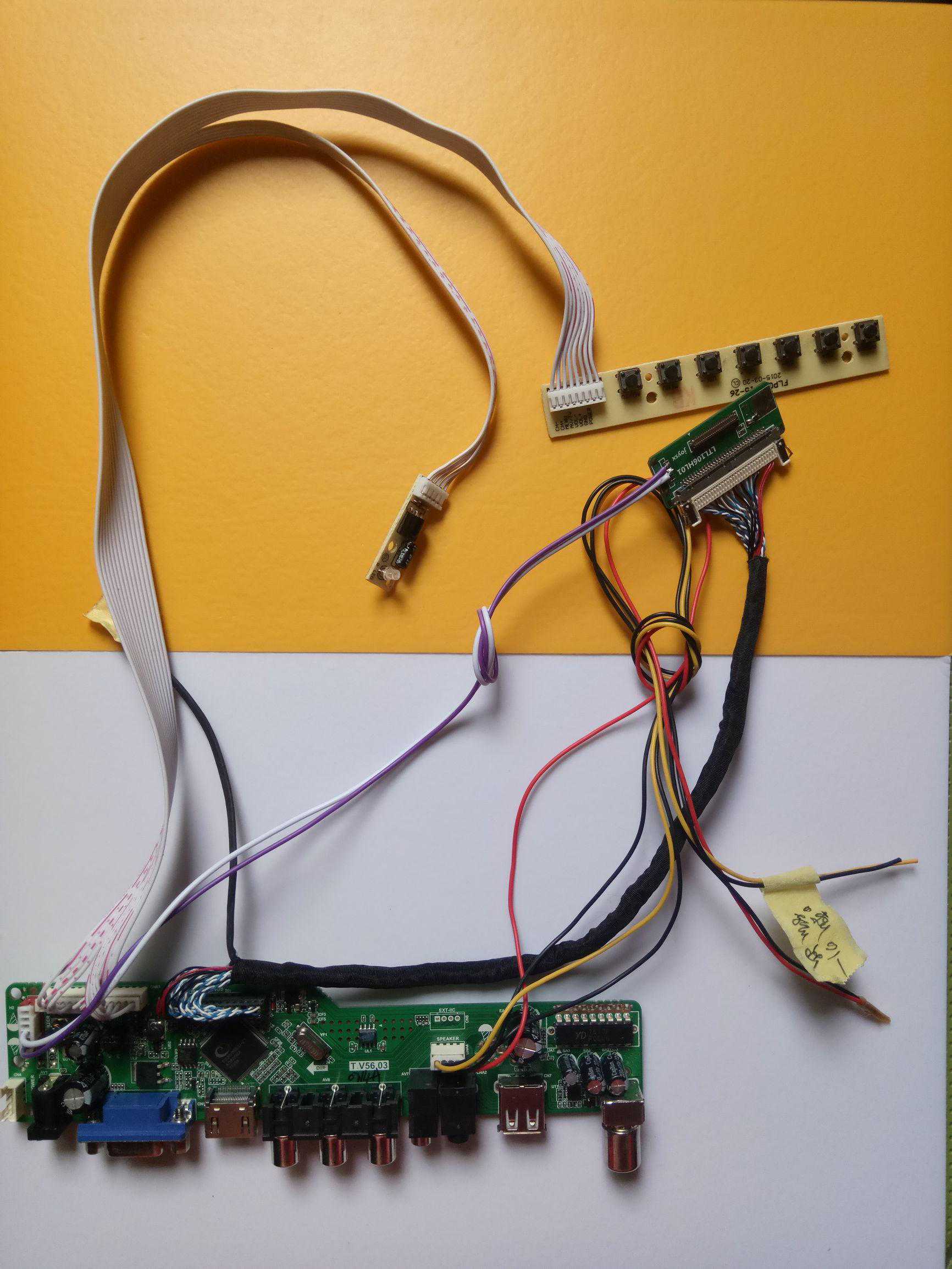

多功能液晶驱动板

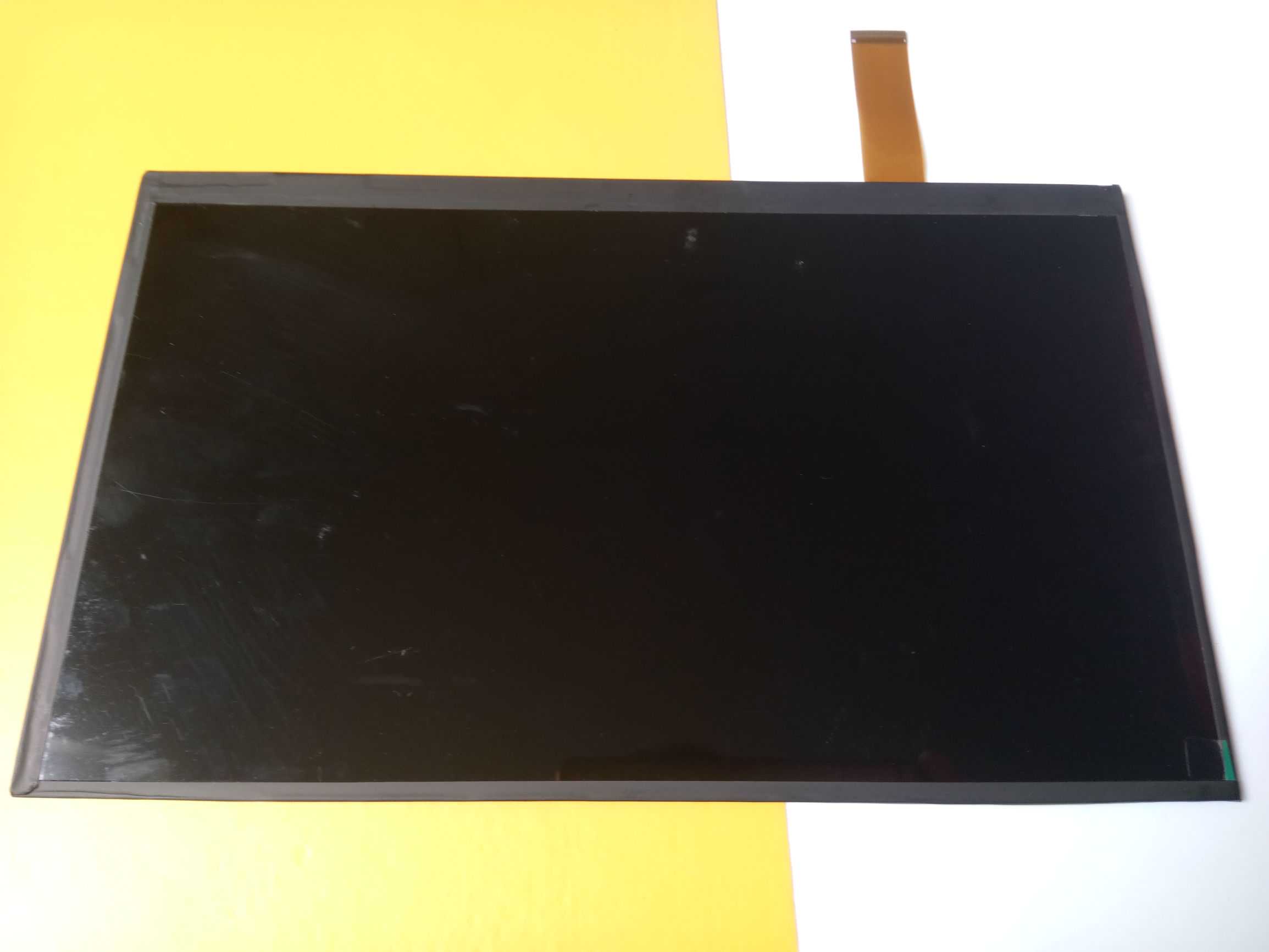

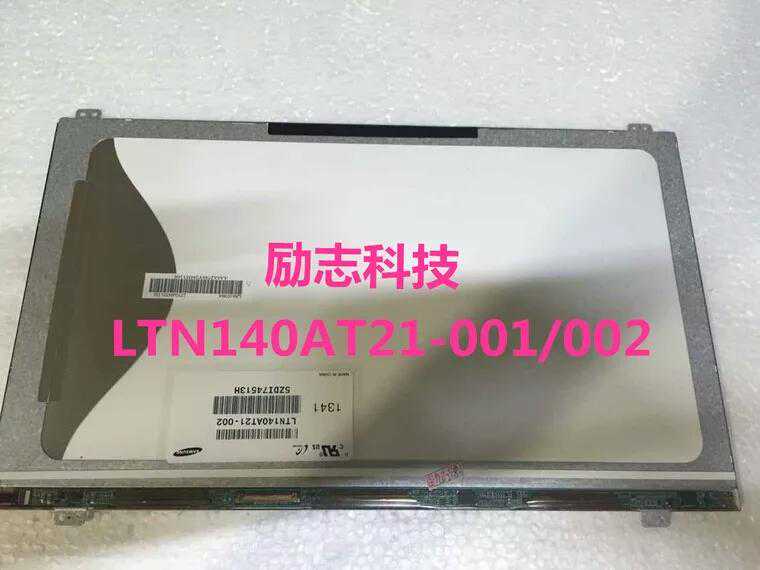

2.液晶屏

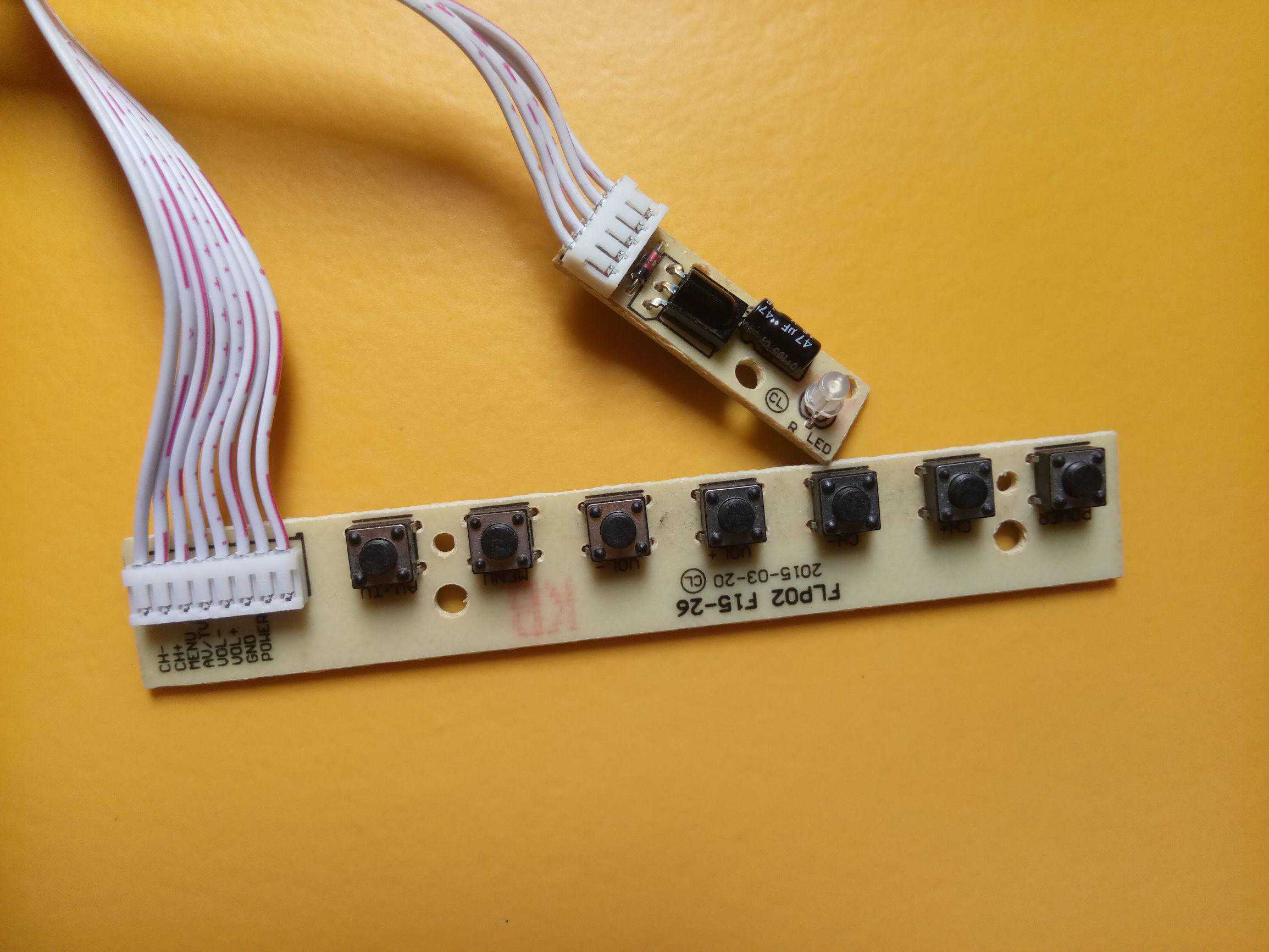

3.按键板和遥控指示灯

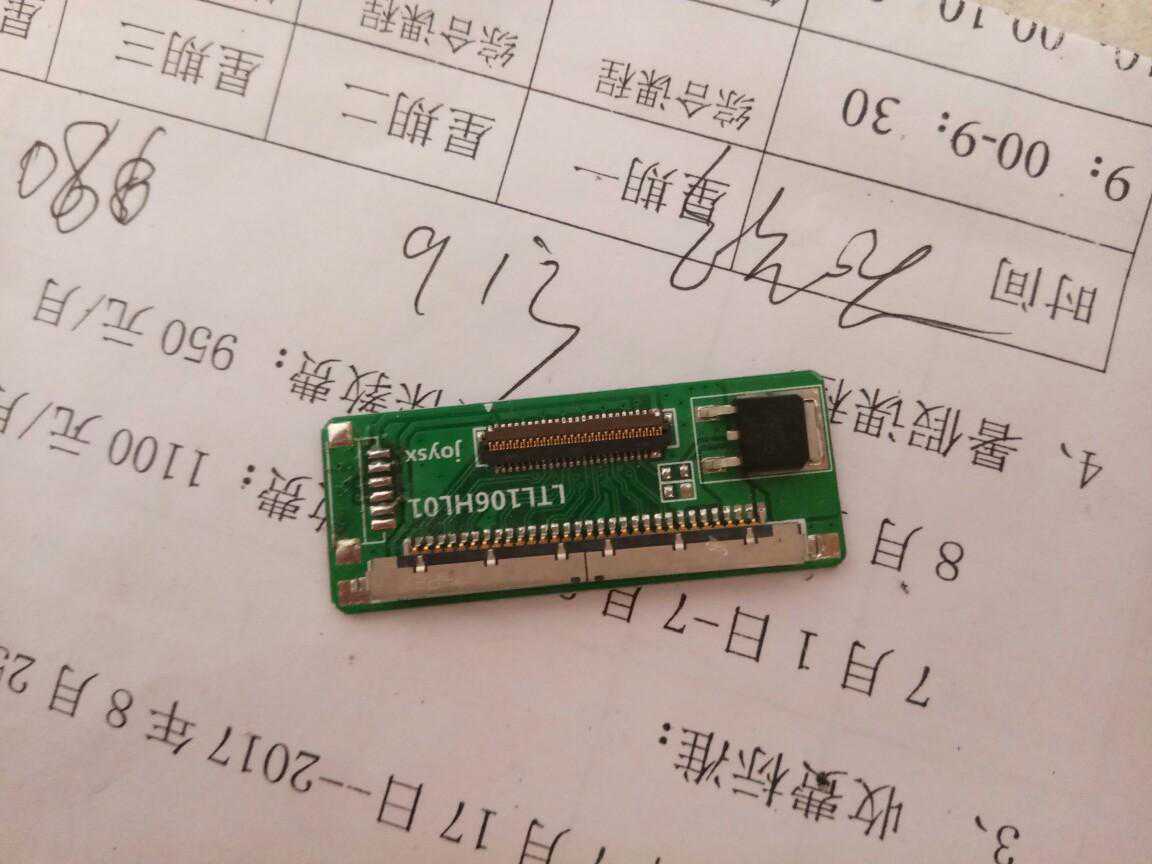

液晶排线连接板和背光连接

上面液晶屏是没拆屏的组装方法，下面是液晶屏是拆屏的。另外加几个组件。

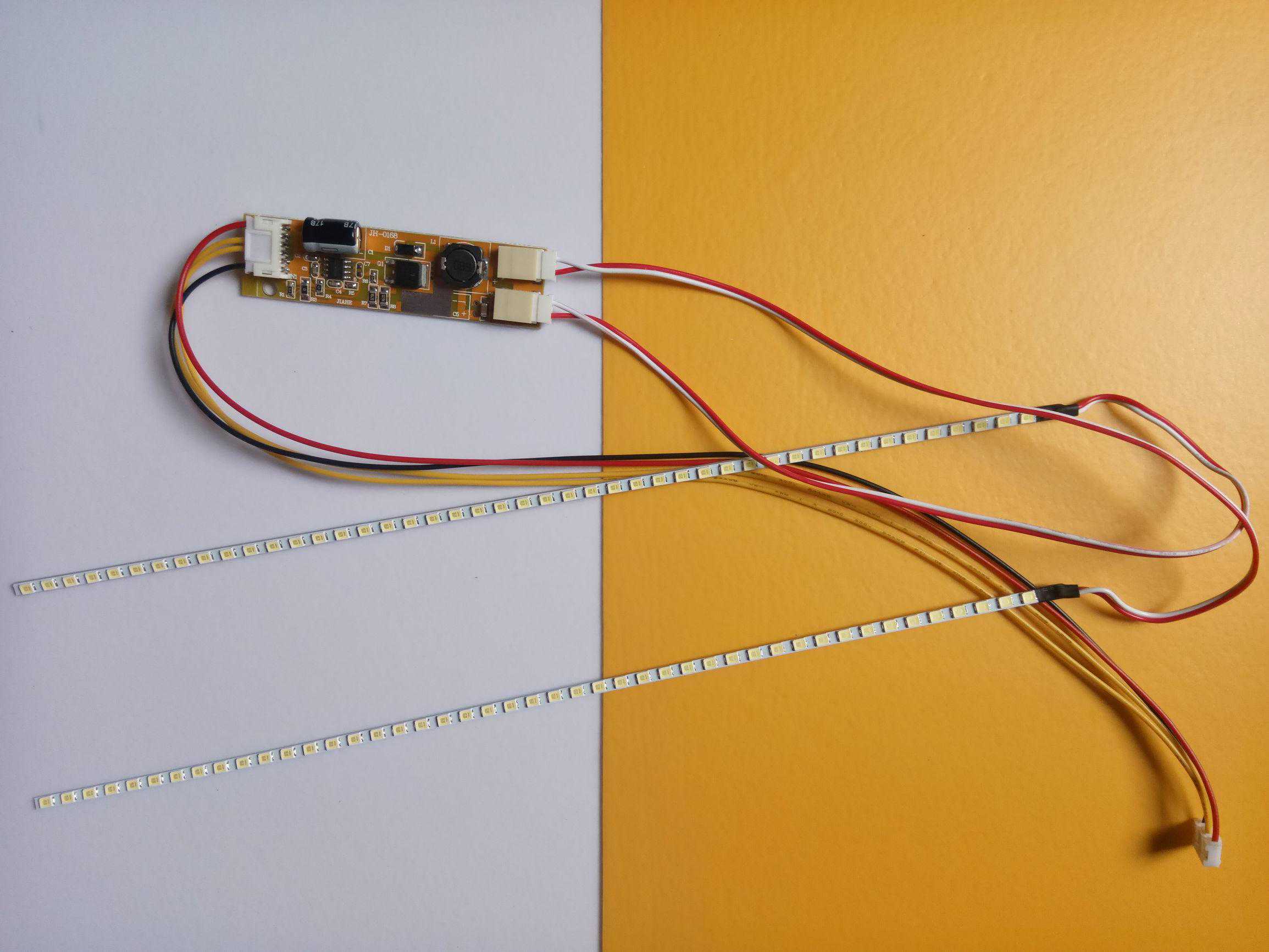

1.液晶背光，LED灯条

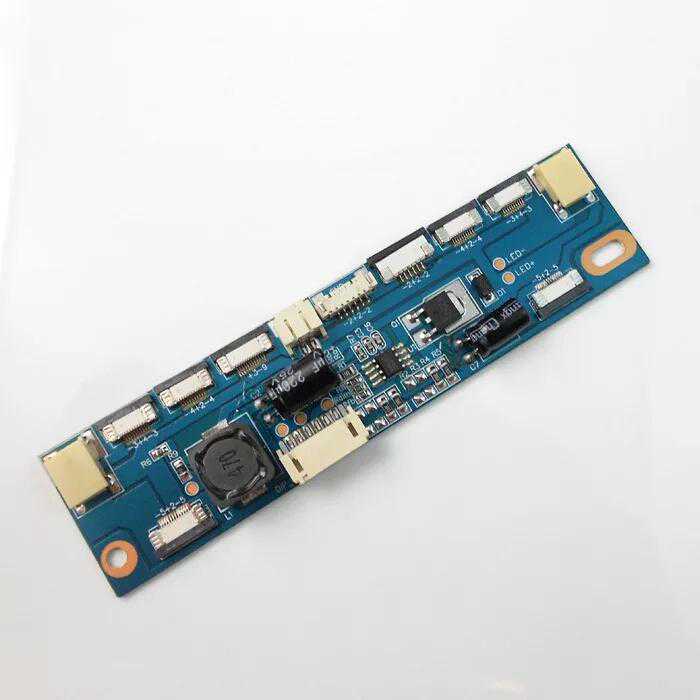

2.背光灯条高压板，升压板

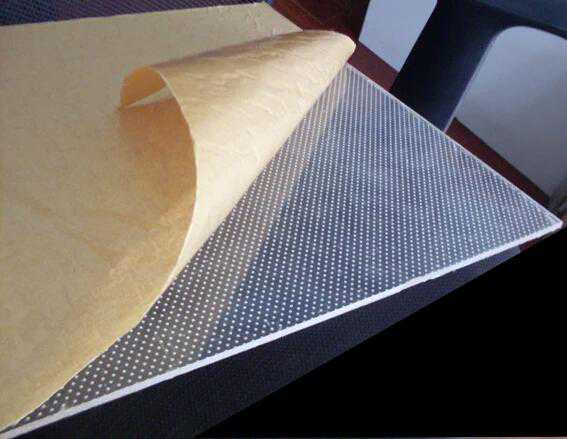

3.导光板，主要功能是液晶屏背光均衡

最后是电源线

下面是组装详细说明指导

（文章来自360图书馆）

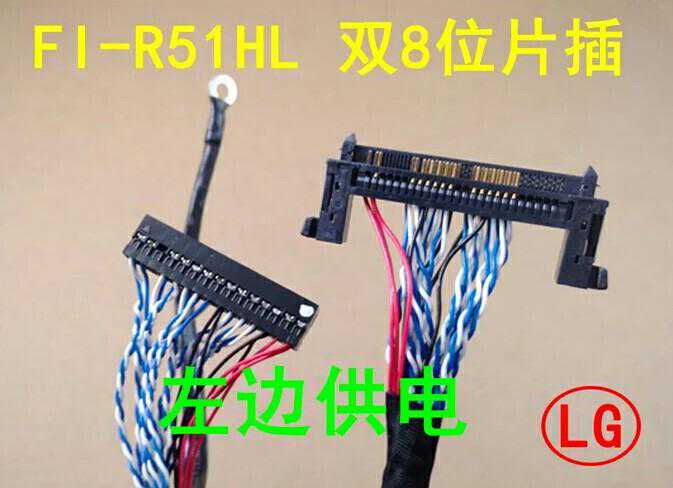

通常在液晶屏背面标签上（其他品牌的基本相同），需要注意的是，有的屏装有保护外壳，它上面也有标签，但不是准确的屏型号，学会识别屏，对于后续该配哪种点屏线、写入多少分辨率的驱动、屏供电的选择等很重要（供电和屏线一定不能搞错，否则烧屏）。学会区分屏线，简而言之：所谓带“＋／－”的信号线就是蓝白相交的线，每两种颜色绞一起为一对。选购组装液晶电视所需组件改成品液晶电视机所需配置如下，见图

所示。液晶驱动板：一块。/V59系列小板，含接收头、遥控器，驱动程序可让商家带写，需报屏型号；液晶屏点屏线：一条。与屏匹配的LVDS屏线；高压板：一块。

4灯／双灯需根据屏灯管决定，配上插件线；液晶外壳：一套。含按键板／接收头连接线、螺钉、挡板、锁条、标签贴画；小体积喇叭：一对。液晶电视专用；电源适配器：一个。

12V/2A至4A电源、可选内置或者外置式、品字形电源线。1．外壳配置挑选外壳的大小要取决于你手头屏的尺寸，17英寸一般都是4:3方屏，19英寸以上常见为16:10宽屏，见图4所示外壳很容易买到。如果组装后作为商品出售，外壳还是要选择边框有颜色的好，一味的黑色比较单调；小尺寸屏要选宽边框的外壳，扬声器装于面板，音响效果要好于后壳里面。外壳也做到了“万能”，内部的塑料柱位置预留了多种电路板安装孔位置。外壳里固定电路板的挡片随万能驱动板而定，锁屏铁条就是液晶屏和外壳固定的部件，这个根据自己的屏结构才能定，常见于侧锁式，买外壳时说明自己的液晶屏是正锁还是侧锨一套外壳包含：带各种规格安装螺丝、配套的按键板和接收头小板、连接线、锁屏铁条构件。万能板配置挑选17英寸以下建议用小板乐华V29，价格比V59便宜，作为出售要计算成本，19英寸～22英寸使用小板乐华V59，26英寸～32英寸使用大板V59，

因为外壳空间大，大板V59输出端口多，粗看和品牌机相同，它还有网络、3D的万能板，可以根据自己所需选择。不同的板子输出端口结构不一样，所以挡板也不同，购板时可把屏型号告诉商家，让其把和屏型号匹配的驱动写好，屏线、高压板配好。扬声器和电源要根据外壳尺寸大小而定，扬声器安在外壳下面的需选择立式扬声器；在面板和后壳间安装需选择卧式扬声器的。扬声器的质量和音质挑选就看自己的需求了，价格也不同。屏线和高压板的挑选屏线根据屏型号决定，屏线好坏决定故障率高低，贵的有带屏蔽的，至少要选择带锁扣的LVDS线，这样的屏线可以和液晶屏固定得更好，震动和轻微抖动不易脱落。把屏的型号报给商家，他就会给你搞定，但不可太依赖商家，现在绝大部分的商家不是维修出身，大多是一知半解，更别指望技术指导了。组装时常常会遇到屏线引起的特殊故障，这就是为什么要在文中教大家认识屏型号和识别屏线的理由。自己掌握后即使商家配错屏线、写错驱动，自已都很容易处理。高压板的选购，根据屏接口和屏大小而定，也可以购置多种备用，如图所示，
