台式电脑主板TH61A待机电路分析（2）

主板接上电源，没有短接开关触发前，电脑主板在待机状态。ATX电源9脚产生待机电压+5V_STBY，

1、经电阻R8给ATX电源16脚上拉+5电压，名称为PS_ON_N。如图1

图1

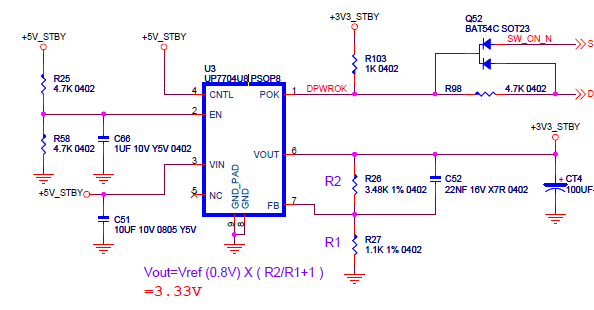

2、送给电源管理芯片U3（UP7704U8），给它提供工作条件，如果工作条件满足，从芯片6脚输出+3.3V电压，名称为+3V3_STBY，3.3V电压正常后，从1脚输出名称为DPWROK的高电平信号。如图2

图2

3、+3V3_STBY给桥的VCCDSW深度休眠电路提供工作电压，图3

图3

4、+3V3_STBY给IO芯片（IT8728FBX）67脚和4脚提供工作电压。图4

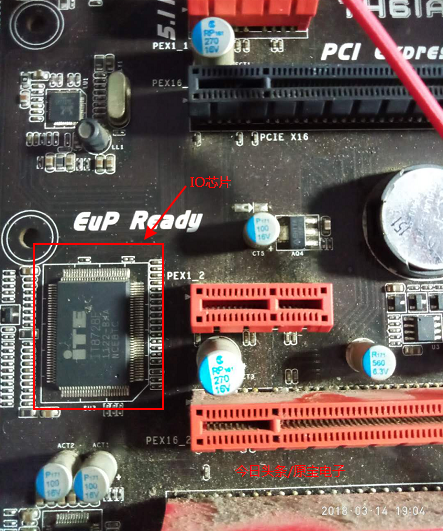

图4IO芯片

5、+3V3_STBY代替电池给原电路供电。图5

图5

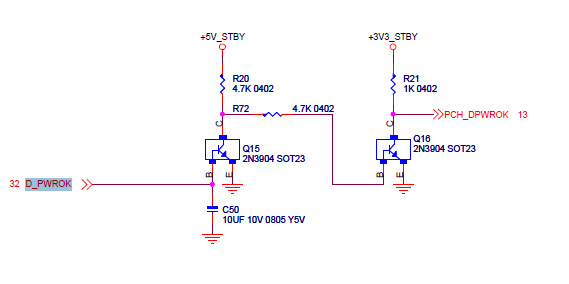

6、DPWROK信号经电阻R98转换为D_PWROK信号，经过Q15、Q16转换，+3V3_STBY上拉，产生PCH_DPWROK给桥提供一个DPWROK提供高电平信号。图6

图6

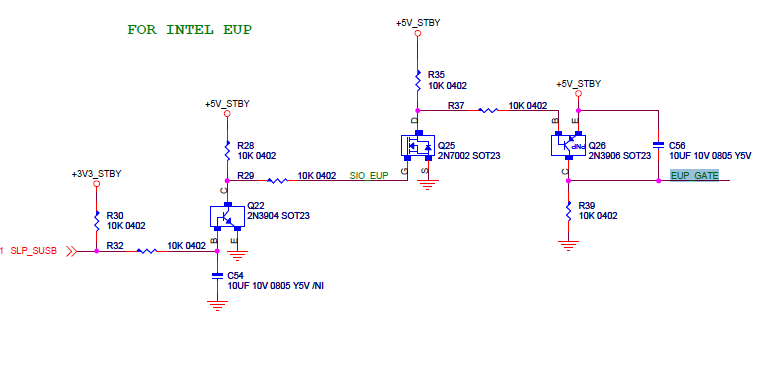

7、桥得到VCCDSW供电和DPWROK高电平信号后，输出SLP_SUSB高电平信号，经过Q22、Q25、Q28处理成EUP_GATE信号。图7,驱动Q19、Q20把+5V_STBY待机电压转变成+5V_DUAL电压。+5V_DUAL电压由AQ3（az1117）降压变为+3V3_DUAL，给IO65脚提供SYS_3VSB电压，给桥提供VCCSUS3-3待机电压。图8

图7

图8

8、+3V3_STBY经电阻FR9给开机针一个3.3V电压，名称是PWRBTN_H，短接这个电压到地，待机电压和信号如果正常，即可触发主板。如图9

图9开关针

主板接上电源，未触发前大致产生了这些电压和信号。
