个人维修的小经验供大家分享，讲述一下液晶电视电源维修的原理和一些检修方法，液晶电源一般分为进电滤波电路、整流滤波电路、副电源电路、PFC电路、稳压开关机控制电路、主电源电路、过压过流保护等电路组成。

一、主要组成电路

1、进电滤波电路此电路就是交流220v电压经过保险、压敏电阻由几个电容和电感进行滤波，滤除交流电中的干扰波，也俗称为抗干扰电路。

2、整流滤波电路此电路是由进电滤波电路送过来的220v电压经过整流桥整流出280-320v的直流电压储存在大滤波电容中。

3、副电源电路由电源管理芯片、开关管和变压器等组成，工作时产生待机电压+5vsb。

4、PFC电路PFC电路又称为功率因素校正电路；作用是提高电能利用效率；二次开机后，副电源为pfc电路驱动控制电路，把280v电压升高到380v左右，提高电源的带负载能力。

5、主电源电路在开机后同时副电源也为主电源部分驱动锯齿电路提供vcc-on供电，主电源启动工作，在次级输出向主板负载电路提供的+24v和+12v电压。

二、启动排列

1、通电220v交流电源输入。

2、副电源工作，输出+5v待机电压。

3、二次开机，cpu输出高电平开机电压。

4、开关机控制电路输出电压到pfc振荡电路和pfc电压检测电路。

5、Pfc振荡电路工作，大滤波电容上电压从280v上升到380v左右。

6、Pfc检测电路检测到pfc电压上升到380v后输出电压到主电源振荡电路。

7、主电源工作输出需要的+24v和+12v电压，开机启动完成。

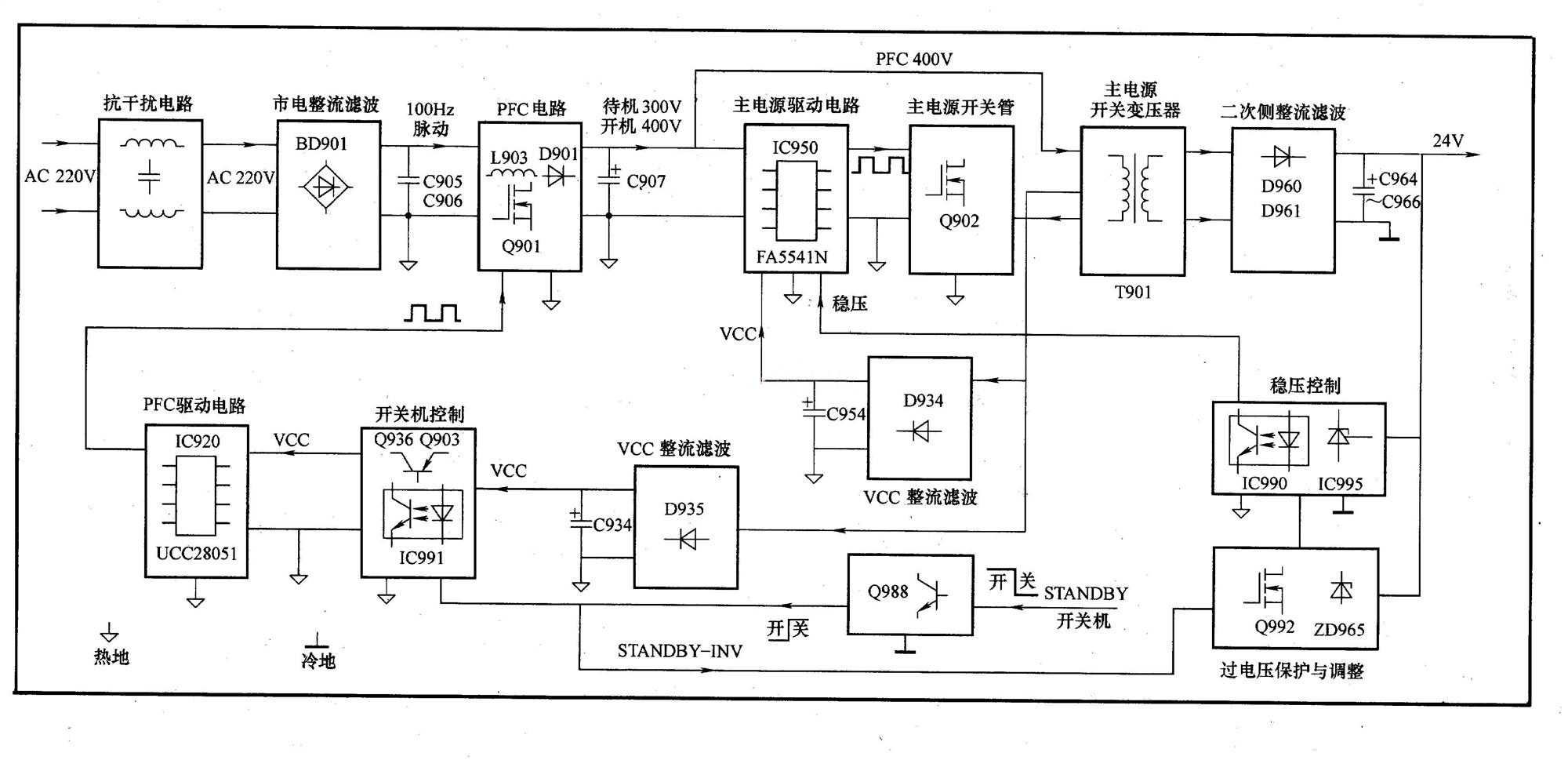

三、结构流程图

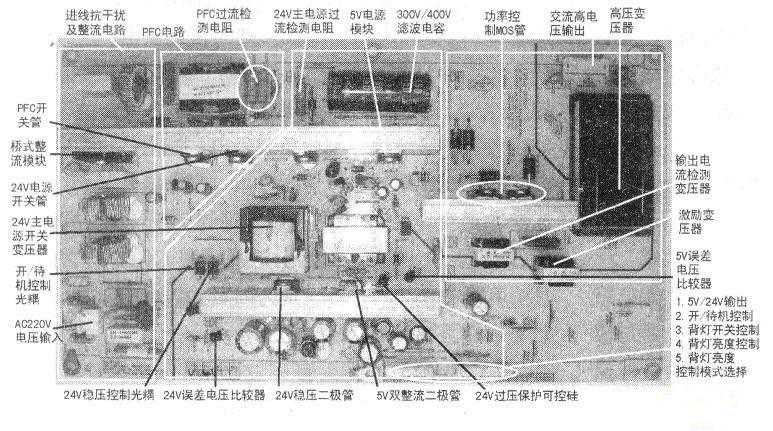

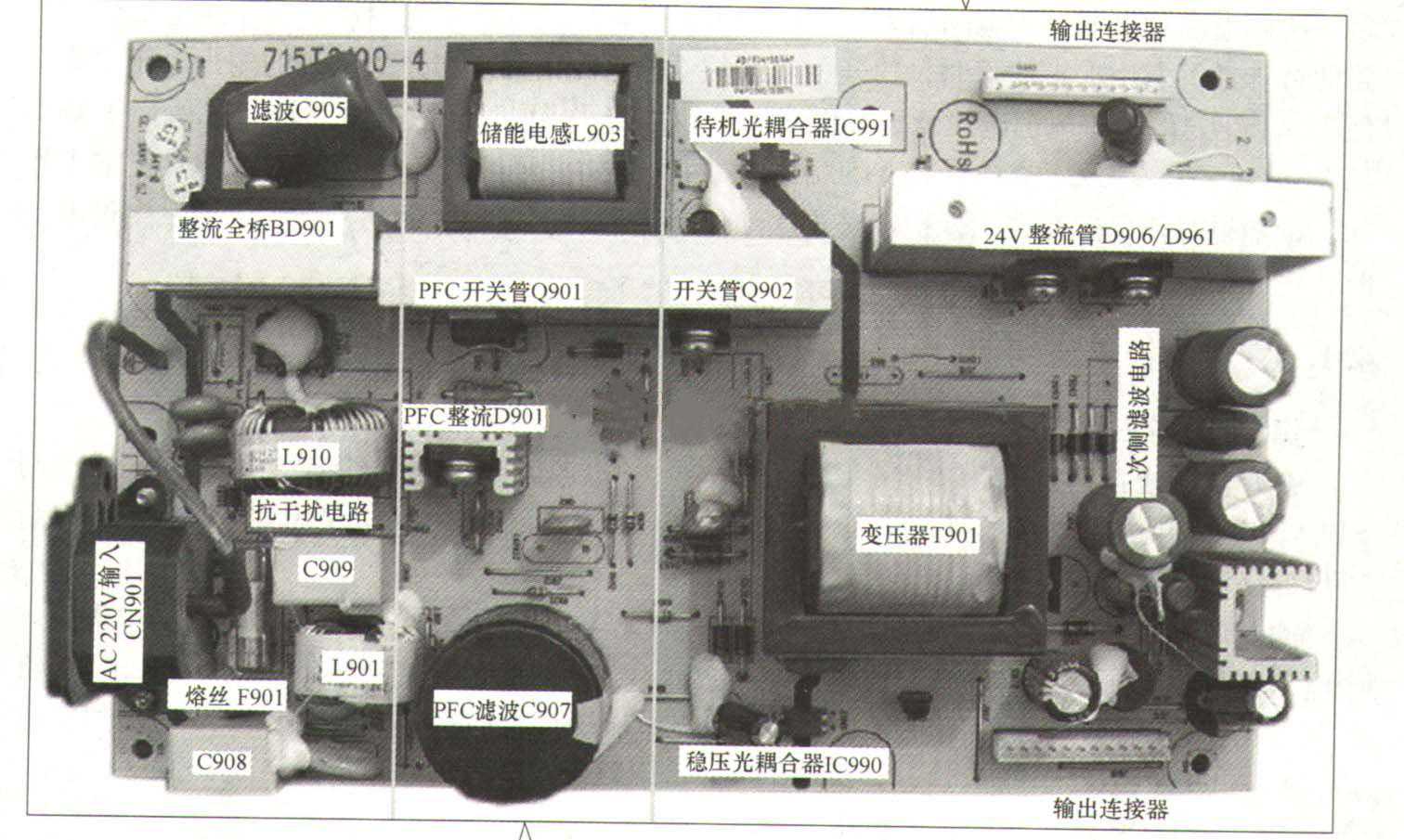

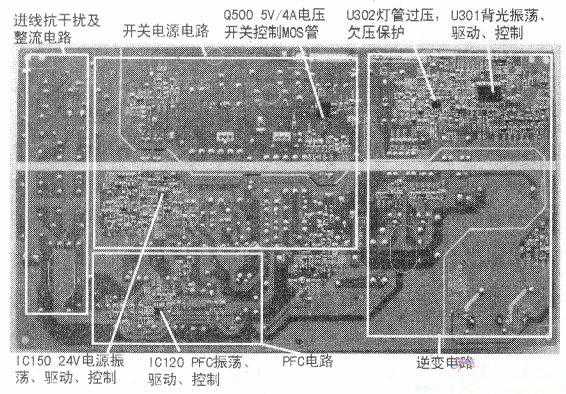

四、电源板区域划分

五、检修方法

首先观看待机指示灯是否亮，如果是亮的那就说明待机电压+5v肯定有的。

1、几个主要测试点：280v（380v）电压（大电容两脚）、+5vsb、+12v、+24v。

2、+5v电压：

（1）无电压：检查副电源部分电路，测副电源厚膜(开关管、IC芯片）好坏，芯片主要查看vcc电压、起振脚电压有无（上网查找芯片针脚定义对照检测）。

3、+12v和+24v电压输出给主板和背光板；维修此电压就要强开电源板。强开电源板方法：+5vsb和on/off短接即可。

（1）无电压输出：检测主电源电路部分，同样也是检测主要器件（开关管、芯片）。

（2）电压不稳或偏低：检测次级输出电容和输出检测电路。

（3）带负载能力差：检测PFC电路。这里说一个常见故障案列：如果出现电视放一段会自动待机或空载电压正常却点不亮背光或有时能开机有时不能等等，这些你都可以先测一下380v电压会不会偏低或根本没升高，这时你就可以先试试把pfc输出检测电路的几个上兆电阻取下刮去背面和板子上的胶然后装上或许就正常了（原因电阻漏电），有很多是这个原因引起的但不是全部哦！

4、维修过程中，可以在+5v或+12v、+24v输出脚接上12v灯泡做负载，看修好的电压是否稳定，能否带负载。

5、当维修电源时屡次烧保险，可以前安装保险管的地方换成220v/60w以上的白炽灯串联接入电路；若电灯恰能正常发光，说明后面电路有短路现象；若发光暗，说明电路正常；若不发光，说明后面电路有开路现象。
