18-笔记本电脑IT8XXX系列EC芯片在线读写教程

笔记本电脑IT8XXX系列EC芯片为是笔记本电脑开机系统中最重要的一个芯片，主管开机时序，键盘I/O等，所以有人叫它开机芯片，有人叫它键盘芯片，也有人称之为I/O芯片。此类芯片由于其特殊性被所有笔记本厂家大量使用，相对来说这部分电路故障率较高，其中软件故障更是占很大一部分比例。

RT809H和RT809F+peb_1均可以完美的在线读写IT85系列的笔记本EC芯片，在线读写时，需要调整好对应线序和上电顺序，下面我们以联想G50-70笔记本为例，跟大家聊聊EC芯片的读写方法。

笔记本型号：联想G50-70板号：NM-A273EC芯片型号IT8586

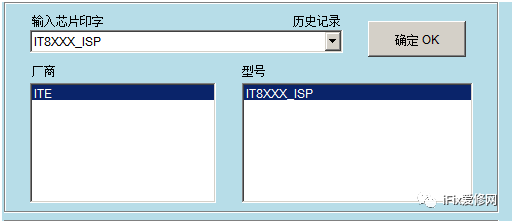

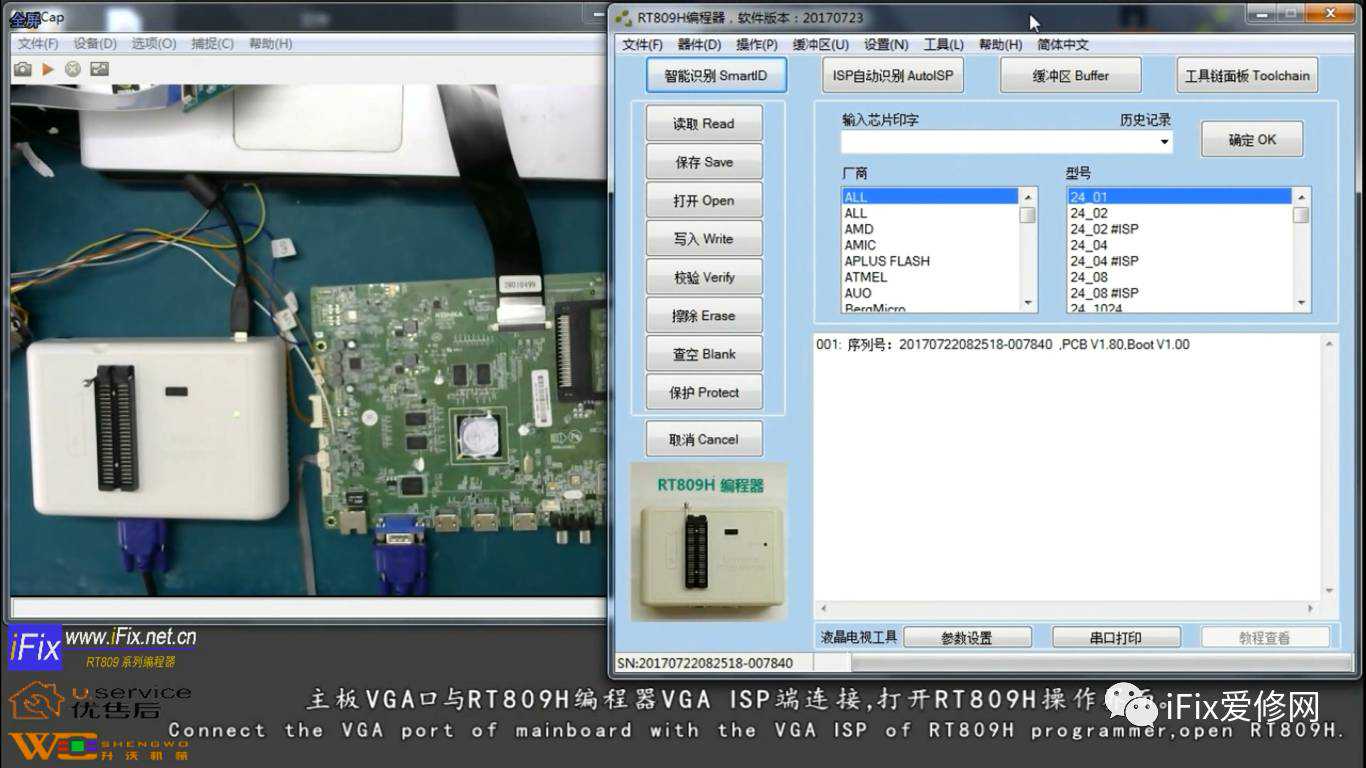

一、打开编程器的软件，在输入芯片印字框输入：IT8XXX_ISP

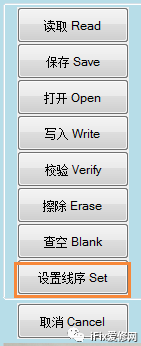

四、添加线序（非常重要）；

照上图所示，

1、先在1手指的位置填入笔记本的机型，板号，芯片型号，添加者信息。

2、找到笔记本主板的EC芯片，根据手指2所指的EC芯片引脚定义，用万用表测量每一根信号线在键盘接口的位置，把它填到手指3所指的相应位置即可。

例如：KSO0对应的EC芯片是36脚，只要找到EC芯片36脚和键盘接口那个脚相通，填到手指3所指的KSO0后面的白色方框里，依次把所有的信号线全部填满。

例：下图是1脚不在一侧的图片。

4、添加好后，在下面的图片添加好的位置会有刚刚添加好的线序。

五、读写流程(很重要）

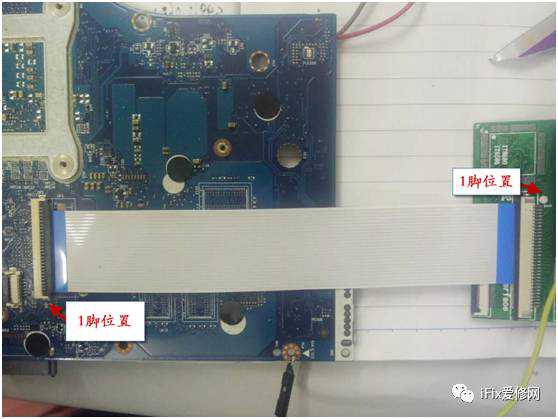

1、将笔记本的主板和简易板用排线联好，要确保每一根信号线都通而且不能有短路；

2、连接笔记本主板和简易板的接地，要用粗一点的线接好；

3、确保笔记本主板除了EC程序外，其他硬件无问题；

4、打开809软件，输入IT8XXX_ISP,选择好线序，如果没有线序，依照第4步添加线序；

不能正常在线刷写的原因：

a、线序错误；

b、排线有引脚不通；

c、地线接触不良；

d、EC芯片损坏或者其他硬件电路有问题；

e、笔记本主板上电时间过早或者过晚。

注意事项：转接版上可以离线焊接芯片刷写，但是要注意引脚不能有虚焊，短接，而且要洗干净（8585的芯片不支持离线刷写，其他型号支持离线刷写）。

某宝所购买的EC芯片要注意了，很多是翻新货，坏芯片，本人就受过伤害，无法刷写。

如果有任何问题，可以联系技术支持
